Una de las preguntas más frecuentes en instrumentación industrial es esta: ¿conviene más un termopar o un RTD (PT100) para mi proceso?
La respuesta no es única. Cada tecnología tiene ventajas claras en ciertos escenarios y limitaciones en otros. En esta comparativa técnica te explicamos las diferencias reales entre ambos sensores para que puedas tomar la decisión correcta antes de invertir.
¿Qué es un termopar?
Un termopar (o thermocouple) es un sensor de temperatura formado por la unión de dos metales distintos. Cuando hay una diferencia de temperatura entre la unión de medición y la unión de referencia, se genera una pequeña tensión eléctrica proporcional a esa diferencia (efecto Seebeck).
Ventajas del termopar:
- Rango de medición muy amplio: hasta 1.700 °C según el tipo.
- Robusto y resistente a vibración y golpes.
- Respuesta rápida ante cambios bruscos de temperatura.
- Bajo costo de adquisición.
- No requiere alimentación externa.
Limitaciones:
- Menor precisión que el RTD (±1 °C a ±2 °C típico).
- Susceptible a interferencia electromagnética.
- Requiere compensación de junta fría.
- Puede derivar con el tiempo en ambientes agresivos.

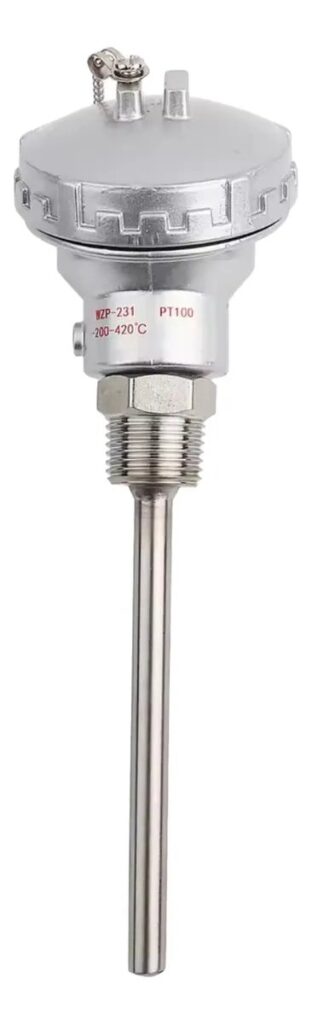

¿Qué es un RTD / PT100?
Un RTD (Resistance Temperature Detector), y específicamente el PT100, es un sensor que mide la temperatura aprovechando que la resistencia eléctrica del platino cambia de forma predecible y lineal con la temperatura. El PT100 tiene 100 ohms de resistencia a 0 °C.
Ventajas del PT100:
- Alta precisión: ±0.1 °C o mejor con buena instalación.
- Excelente estabilidad y repetibilidad a lo largo del tiempo.
- Señal lineal y fácil de interpretar.
- Menor susceptibilidad al ruido eléctrico.
Limitaciones:
- Rango más limitado: generalmente -200 °C a 600 °C.
- Mayor fragilidad mecánica.
- Más costoso que el termopar.
- Requiere alimentación eléctrica para la medición.
- Respuesta más lenta ante cambios rápidos de temperatura.
Comparativa directa: Termopar vs RTD (PT100)
| Característica | Termopar | RTD / PT100 |
|---|---|---|
| Rango de temperatura | -200 °C a +1.700 °C | -200 °C a +600 °C |
| Precisión típica | ±1 °C a ±2 °C | ±0.1 °C a ±0.3 °C |
| Estabilidad a largo plazo | Media | Alta |
| Respuesta ante cambios | Muy rápida | Moderada |
| Resistencia mecánica | Alta | Media-Baja |
| Costo | Bajo | Medio-Alto |
| Inmunidad al ruido eléctrico | Media | Alta |
| Requiere alimentación | No | Sí |
| Vida útil en ambientes agresivos | Alta | Media |
¿Cuándo usar un termopar?
El termopar es la mejor opción cuando:
- Las temperaturas son muy altas (por encima de 600 °C): hornos industriales, fundición de metales, incineradores.
- El proceso tiene cambios rápidos de temperatura y necesitas respuesta inmediata.
- El entorno es mecánicamente agresivo: vibraciones, golpes, presiones extremas.
- El presupuesto es ajustado y la precisión de ±1–2 °C es suficiente para el proceso.
- No hay alimentación eléctrica disponible cerca del punto de medición.
Sectores típicos en México: petroquímica, generación de energía, fundición y metalurgia, hornos cerámicos.
¿Cuándo usar un RTD / PT100?
El PT100 es la mejor opción cuando:
- La precisión es crítica: procesos farmacéuticos, alimentarios o de laboratorio donde ±0.1 °C importa.
- Las temperaturas están en rango moderado (-200 °C a 500 °C) y el proceso es estable.
- Se requiere trazabilidad y calibración frecuente: normativas COFEPRIS, BPM, ISO.
- El sistema de control necesita alta estabilidad a largo plazo sin recalibración frecuente.
- El ambiente es eléctricamente ruidoso y se necesita señal limpia.
Sectores típicos en México: industria farmacéutica, alimentaria y de bebidas, laboratorios, HVAC, refinación.
¿Y si no sé cuál elegir?
En muchas aplicaciones industriales ambos pueden funcionar. La decisión final depende de combinar cuatro factores:
- Temperatura máxima del proceso.
- Nivel de precisión requerido.
- Condiciones físicas del entorno (vibración, corrosión, espacio).
- Normativa o exigencia de trazabilidad del sector.
Si sigues con dudas, en Instrumentacionum podemos asesorarte para seleccionar el sensor de temperatura correcto para tu proceso, sin costo adicional.
Ejemplo práctico: ¿termopar o PT100 para una planta de alimentos?
Imagina una línea de pasteurización de jugos en Jalisco. El proceso requiere mantener el producto entre 72 °C y 85 °C durante 15 segundos. Las consecuencias de una medición incorrecta son rechazo del lote o, peor, un problema de inocuidad.
¿Qué conviene? Un PT100, sin duda. Las razones:
- El rango de temperatura es moderado (totalmente dentro del rango del PT100).
- La precisión es crítica para cumplir la NOM-251-SSA1.
- El proceso requiere registros trazables para auditorías.
- Las condiciones mecánicas no son agresivas.
El termopar hubiera funcionado técnicamente, pero con menor precisión y mayor riesgo de no cumplimiento normativo.
Preguntas frecuentes
¿Puedo reemplazar un termopar con un PT100 directamente?
No directamente. Son tecnologías con señales de salida distintas (mV vs Ohms). Tu transmisor o controlador debe ser compatible con el tipo de sensor que instales. Siempre verifica la compatibilidad antes de hacer un cambio.
¿El PT100 de 2 hilos es igual al de 3 hilos?
No. El PT100 de 2 hilos incluye la resistencia del cable en la medición, lo que genera error. El de 3 hilos compensa ese error. Para mediciones de alta precisión siempre se recomienda el de 3 o 4 hilos.
¿Cuánto más preciso es un PT100 que un termopar en la práctica?
En condiciones reales de planta, un termopar Tipo K puede tener errores de ±2 °C a ±4 °C incluyendo el transmisor. Un PT100 bien instalado con transmisor de calidad puede mantenerse en ±0.2 °C a ±0.5 °C. La diferencia es significativa en procesos regulados.
Conclusión
No hay un ganador absoluto entre termopar y PT100: cada uno es mejor en el escenario correcto.
- Si tu proceso alcanza temperaturas extremas, necesitas robustez mecánica o tienes un presupuesto ajustado: elige termopar.
- Si la precisión, la estabilidad y la trazabilidad son prioritarias: elige PT100.
En Instrumentacionum contamos con ambas opciones y una amplia gama de sensores de temperatura para aplicaciones industriales en México, con asesoría para que siempre elijas la solución correcta.
📩 ¿Tienes un proceso específico y no sabes cuál elegir? Escríbenos y te ayudamos.
