Si en tu planta mides el flujo de agua, efluentes, pulpas, bebidas o cualquier fluido conductor eléctrico, probablemente el medidor de flujo electromagnético (también llamado caudalímetro electromagnético o mag-meter) sea el instrumento más adecuado para tu proceso.
En esta guía te explicamos cómo funciona, cuáles son sus ventajas reales, en qué aplicaciones destaca y qué debes considerar antes de instalarlo.
¿Qué es un medidor de flujo electromagnético?

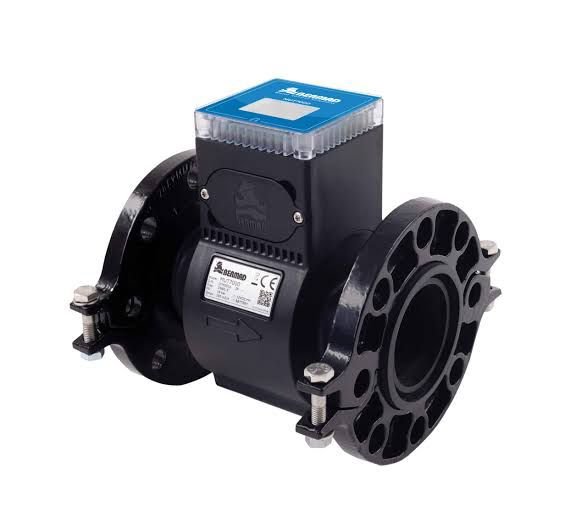

Un medidor de flujo electromagnético es un instrumento que mide el caudal de un fluido conductor eléctrico utilizando el principio de inducción electromagnética (Ley de Faraday). No tiene partes móviles, no genera pérdida de presión significativa y puede medir fluidos limpios, viscosos, con sólidos en suspensión o incluso corrosivos.
Es uno de los medidores más utilizados en la industria mundial por su combinación de precisión, durabilidad y bajo mantenimiento.
¿Cómo funciona un medidor de flujo electromagnético?
Su principio de operación se basa en la Ley de Faraday, que establece que cuando un conductor eléctrico se mueve a través de un campo magnético, se genera una tensión proporcional a su velocidad.
En el caso del caudalímetro electromagnético:
- El sensor genera un campo magnético perpendicular al flujo del fluido.
- El fluido conductor actúa como el «conductor eléctrico» en movimiento.
- Los electrodos ubicados en las paredes del sensor captan la tensión generada.
- Esa tensión es directamente proporcional a la velocidad del fluido.
- El transmisor convierte esa velocidad en caudal volumétrico (m³/h, L/min, etc.).
Condición indispensable: el fluido debe ser eléctricamente conductor, con una conductividad mínima de aproximadamente 5 µS/cm (la mayoría de los líquidos industriales la cumplen).
Ventajas del medidor de flujo electromagnético
- Sin partes móviles: mínimo desgaste y mantenimiento.
- Sin obstáculos en la tubería: no genera pérdida de presión adicional.
- Alta precisión: típicamente ±0.3% a ±0.5% del valor medido.
- Bidireccional: puede medir flujo en ambas direcciones.
- Compatible con fluidos sucios, viscosos o con sólidos en suspensión.
- Revestimientos intercambiables: adaptable a fluidos corrosivos o de alta temperatura.
- Amplio rango de diámetros: desde DN3 hasta DN3000.
Limitaciones del caudalímetro electromagnético
- No funciona con fluidos no conductores: aceites, hidrocarburos, gases, agua ultra-pura.
- Requiere tubería completamente llena para medición correcta.
- Instalación con tramos rectos requeridos antes y después del sensor (5D aguas arriba, 2D aguas abajo como mínimo).
- Mayor costo inicial frente a otras tecnologías (placa orificio, turbina).
Componentes principales
Un caudalímetro electromagnético se compone de dos partes:
- Sensor (tubo de medición): contiene los electrodos, el revestimiento interno y las bobinas generadoras del campo magnético.
- Transmisor: procesa la señal de los electrodos y la convierte en caudal. Puede ser remoto (separado del sensor) o compacto (montado directamente sobre el sensor).
Materiales de revestimiento: ¿cuál elegir?
El revestimiento interno protege el sensor del fluido. La elección depende de la naturaleza química del fluido y su temperatura:
| Revestimiento | Adecuado para | Temperatura máx. |
|---|---|---|
| PTFE (Teflón) | Ácidos, álcalis, solventes | 130 °C |
| PFA | Ácidos y álcalis concentrados | 180 °C |
| Neopreno | Agua, aguas residuales, abrasivos ligeros | 70 °C |
| Poliuretano | Fluidos abrasivos (pulpas, lodos) | 70 °C |
| Caucho duro | Agua, ácidos diluidos | 90 °C |
Aplicaciones industriales en México
Los medidores de flujo electromagnéticos son el estándar en:
- Agua potable y saneamiento: medición de caudal en plantas potabilizadoras, redes de distribución, plantas de tratamiento de aguas residuales (PTAR).
- Industria alimentaria y de bebidas: medición de jugos, leche, cerveza, agua de proceso. Disponibles con certificación higiénica 3-A.
- Minería y pulpas: fluidos con alto contenido de sólidos en suspensión donde otros medidores se desgastan.
- Química y petroquímica: fluidos corrosivos con revestimientos especializados.
- Farmacéutica: medición de fluidos de alta pureza con electrodos en acero inoxidable o Hastelloy.
- Irrigación agrícola: control de caudal en sistemas de riego tecnificado.
¿Cómo seleccionar el medidor de flujo electromagnético correcto?
Considera estos parámetros antes de cotizar:
- Conductividad del fluido — ¿supera los 5 µS/cm?
- Diámetro de la tubería (DN).
- Rango de caudal esperado (mínimo y máximo).
- Temperatura y presión del proceso.
- Naturaleza química del fluido — define el revestimiento y material de electrodos.
- Señal de salida requerida — 4–20 mA, pulso, HART, PROFIBUS, Modbus.
- ¿Instalación compacta o remota? — dependiendo del espacio y temperatura ambiente.
En Instrumentacionum contamos con una amplia gama de medidores de flujo para cada tipo de aplicación industrial.
Preguntas frecuentes
¿Un medidor de flujo electromagnético funciona con agua de mar?
Sí. El agua de mar tiene alta conductividad eléctrica, por lo que es perfectamente medible con esta tecnología. Se debe seleccionar el revestimiento y material de electrodos resistentes a la corrosión por cloruros.
¿Funciona con fluidos que contienen burbujas de aire?
Las burbujas de aire pueden afectar la medición ya que el aire no es conductor. Se recomienda instalar el sensor en posiciones donde la tubería esté completamente llena (tuberías verticales con flujo ascendente o puntos bajos del sistema).
¿Cuánto mantenimiento requiere un caudalímetro electromagnético?
Muy poco. Al no tener partes móviles, el mantenimiento se limita a limpieza periódica de electrodos (en fluidos con tendencia a incrustaciones) y verificación de la calibración del transmisor.
Conclusión
El medidor de flujo electromagnético es la solución ideal para fluidos conductores cuando se requiere precisión, durabilidad y bajo costo de mantenimiento a largo plazo. Su ausencia de partes móviles y compatibilidad con fluidos complejos lo convierten en uno de los instrumentos más confiables de la industria.
