Medir el caudal de un fluido en un proceso industrial parece sencillo, pero elegir el medidor de flujo incorrecto puede costar caro: mediciones imprecisas, mantenimiento excesivo, pérdida de presión no contemplada o simplemente un instrumento que no resiste las condiciones del proceso.
Existen múltiples tecnologías de medición de flujo, cada una con ventajas claras en ciertos escenarios. En esta guía te explicamos las más importantes para la industria mexicana y te ayudamos a identificar cuál es la correcta para tu proceso.
¿Qué es un medidor de flujo y para qué sirve?
Un medidor de flujo (o caudalímetro) es un instrumento que mide la cantidad de fluido (líquido, gas o vapor) que pasa por una sección de tubería por unidad de tiempo. El resultado puede expresarse como:
- Caudal volumétrico: m³/h, L/min, GPM.
- Caudal másico: kg/h, t/h (independiente de la temperatura y presión).
Es un instrumento crítico para control de procesos, facturación, dosificación, balance de materiales y cumplimiento normativo.
Principales tipos de medidores de flujo industriales

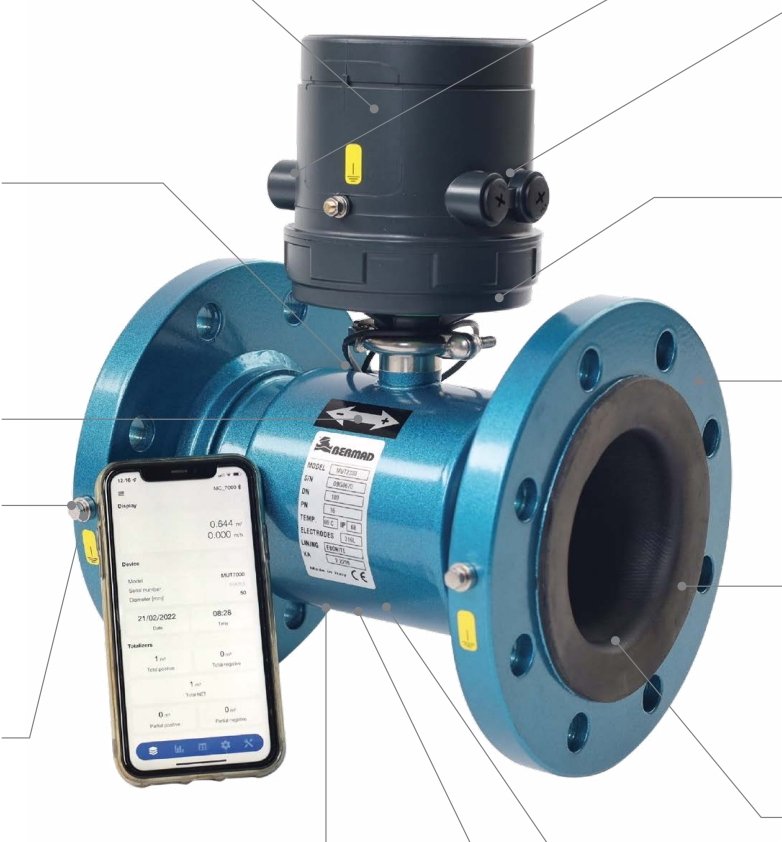

1. Medidor de flujo electromagnético (Caudal-EM)
Funciona por inducción electromagnética (Ley de Faraday). Solo apto para fluidos conductores eléctricos (agua, efluentes, ácidos, pulpas).
Ventajas: sin partes móviles, sin pérdida de presión, alta precisión (±0.3–0.5%), compatible con fluidos sucios o con sólidos.
Limitaciones: no funciona con hidrocarburos, gases ni agua ultra-pura (muy baja conductividad).
Ideal para: agua potable y residual, industria alimentaria, química, minería.
2. Medidor de flujo ultrasónico
Mide el caudal usando ondas de ultrasonido que viajan a favor y en contra del flujo (efecto Doppler o tiempo de tránsito). Puede ser de inserción o de abrazadera (clamp-on), lo que permite instalar sin cortar la tubería.
Ventajas: sin contacto con el fluido, sin pérdida de presión, instalación no intrusiva, portable para diagnóstico.
Limitaciones: requiere fluido limpio y tubería completamente llena (tiempo de tránsito). El modelo Doppler funciona con partículas o burbujas en el fluido.
Ideal para: agua limpia, petróleo liviano, gas natural (modelo sónico), verificación de caudal sin parar el proceso.
3. Medidor de flujo por efecto Coriolis
Mide el caudal másico directo mediante el efecto Coriolis: el fluido que fluye a través de tubos vibrantes genera una deformación proporcional a la masa que fluye.
Ventajas: medición de masa directa sin necesidad de conocer densidad, altísima precisión (±0.1–0.2%), también mide densidad y temperatura simultáneamente.
Limitaciones: costo elevado, sensible a vibraciones externas, no apto para gases a baja presión ni fluidos muy viscosos en algunos diseños.
Ideal para: dosificación de alta precisión, facturación de productos de alto valor, industria farmacéutica, química fina, petroquímica.
4. Medidor de flujo de turbina
Contiene una turbina (rotor) que gira por la acción del fluido. La velocidad de rotación es proporcional al caudal.
Ventajas: alta precisión para fluidos limpios (±0.5–1%), amplio rango de caudal, bajo costo.
Limitaciones: partes móviles susceptibles a desgaste, no apto para fluidos sucios, viscosos o con sólidos. Requiere filtro aguas arriba.
Ideal para: agua limpia, combustibles líquidos, solventes, gases limpios.
5. Medidor de flujo de placa orificio (diferencial de presión)
El método más clásico y económico. Una placa con un orificio calibrado genera una caída de presión proporcional al cuadrado del caudal, medida por un transmisor de presión diferencial.
Ventajas: simple, robusto, sin partes móviles, ampliamente usado en petroquímica y vapor.
Limitaciones: pérdida de presión permanente significativa, precisión media (±2–3%), sensible a cambios en la densidad del fluido, requiere recalibración si cambian las condiciones del proceso.
Ideal para: vapor, gas natural, aplicaciones donde el costo inicial es prioritario sobre la precisión.
6. Medidor de flujo de vórtex
Detecta los vórtices (remolinos) generados por un obstáculo (bluff body) colocado en la tubería. La frecuencia de los vórtices es proporcional al caudal.
Ventajas: sin partes móviles, apto para vapor, gases y líquidos limpios. Buena precisión (±0.75–1%).
Limitaciones: no apto para fluidos muy viscosos ni para caudales muy bajos.
Ideal para: vapor de proceso, gases industriales, agua caliente, aplicaciones donde se mide vapor con precisión moderada.
7. Medidor de flujo másico térmico
Mide el flujo de gas detectando la transferencia de calor entre dos sensores de temperatura: el caudal de gas que fluye enfría el sensor calentado de forma proporcional al caudal másico.
Ventajas: medición directa de masa sin necesidad de corrección por temperatura y presión, ideal para gases a baja presión.
Limitaciones: solo para gases, no para líquidos. Sensible a cambios en la composición del gas.
Ideal para: aire comprimido, nitrógeno, gases de proceso, eficiencia energética (detección de fugas de aire comprimido).
Comparativa rápida por tecnología
| Tecnología | Fluido | Partes móviles | Precisión | Pérdida de presión | Costo relativo |
|---|---|---|---|---|---|
| Electromagnético | Líquidos conductores | No | Alta | Nula | Medio |
| Ultrasónico | Líquidos/gases limpios | No | Alta | Nula | Medio-Alto |
| Coriolis | Líquidos y gases | No | Muy alta | Media | Alto |
| Turbina | Líquidos/gases limpios | Sí | Alta | Baja-Media | Bajo-Medio |
| Placa orificio | Líquidos/gases/vapor | No | Media | Alta | Muy bajo |
| Vórtex | Líquidos/gases/vapor | No | Alta | Baja | Medio |
| Másico térmico | Gases | No | Alta | Muy baja | Medio |
¿Cómo elegir el medidor de flujo correcto?
Antes de seleccionar, define estos parámetros:
- ¿Qué fluido vas a medir? — líquido, gas, vapor, fluido limpio o con sólidos.
- ¿El fluido es conductor eléctrico? — define si aplica el electromagnético.
- ¿Necesitas caudal volumétrico o másico?
- ¿Cuál es el rango de caudal mínimo y máximo?
- ¿Cuáles son la temperatura y presión del proceso?
- ¿Puedes permitirte pérdida de presión en el sistema?
- ¿Hay normativas de facturación o certificación fiscal involucradas? — requieren mayor precisión y trazabilidad.
- ¿Cuál es el presupuesto disponible? — tanto de adquisición como de mantenimiento a largo plazo.
En Instrumentacionum contamos con una amplia gama de medidores de flujo para líquidos, gases y vapor, con asesoría técnica especializada para encontrar la solución correcta para tu proceso.
Aplicaciones por sector en México
- Agua y saneamiento: electromagnético para agua potable y residual, ultrasónico para redes sin intervención.
- Petroquímica: placa orificio y vórtex para vapor y gas, Coriolis para hidrocarburos de alto valor.
- Industria alimentaria: electromagnético higiénico para líquidos conductores, Coriolis para dosificación precisa.
- Farmacéutica: Coriolis para dosificación de alta precisión y trazabilidad.
- Manufactura: másico térmico para control de aire comprimido y gases de proceso.
- Minería: electromagnético para pulpas y fluidos con sólidos.
Preguntas frecuentes
¿Cuál es el medidor de flujo más preciso?
El medidor Coriolis ofrece la mayor precisión (±0.1–0.2%) y además mide masa directamente. Para aplicaciones de alta precisión o facturación de productos de alto valor, es el estándar de referencia.
¿Puedo instalar un medidor de flujo sin cortar la tubería?
Sí. El medidor ultrasónico de abrazadera (clamp-on) se instala por fuera de la tubería sin necesidad de cortes ni bridas. Es ideal para diagnóstico, verificación de caudal o instalaciones donde no se puede interrumpir el proceso.
¿Qué medidor de flujo es mejor para vapor?
Para vapor se recomienda el medidor de vórtex (buena relación costo-precisión) o la placa orificio con transmisor diferencial (solución clásica y económica). El Coriolis también aplica para vapor, pero su costo es mayor.
Conclusión
No existe un medidor de flujo universal. La elección correcta depende del fluido, las condiciones del proceso, el nivel de precisión requerido y el presupuesto disponible.
Conocer las diferencias entre electromagnético, ultrasónico, Coriolis, turbina y vórtex te permite evaluar opciones con criterio técnico real y evitar errores costosos.
En Instrumentacionum encontrarás todos los tipos de medidores de flujo para aplicaciones industriales en México, con el soporte técnico necesario para tomar la mejor decisión.
